Ahoj! Ako dodávateľ vysokovýkonných elektrických vedení sa ma často pýtajú, ako vypočítať počet vodičov, ktoré sa do týchto vedení zmestia. Je to zásadná otázka, najmä keď pracujete na elektrickom projekte, a jej správne vykonanie vám môže ušetriť veľa času, peňazí a bolesti hlavy. Poďme sa teda ponoriť a rozobrať celý proces.
Pochopenie základov

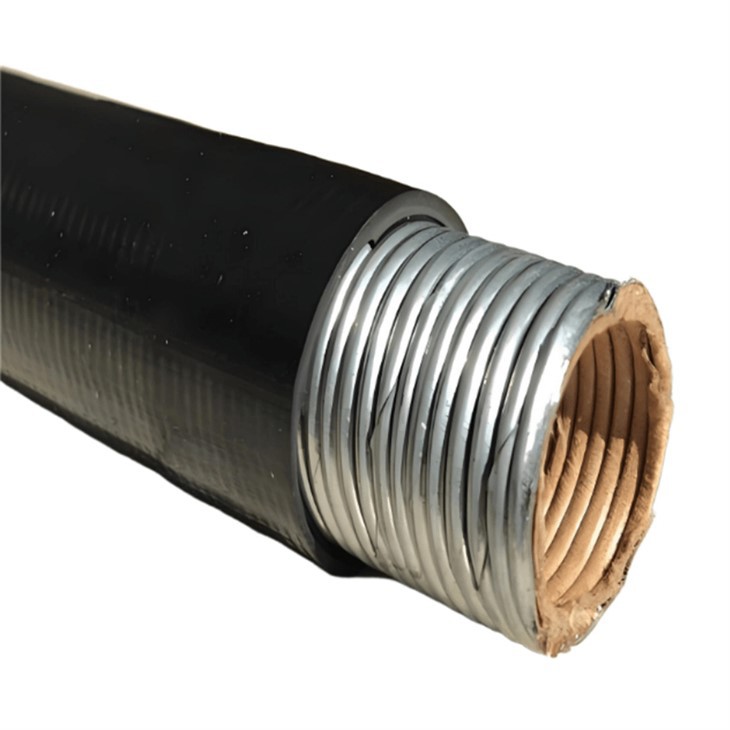

V prvom rade musíme vedieť, s čím máme do činenia. Vysokovýkonné elektrické vedenia sa dodávajú v rôznych tvaroch, veľkostiach a materiáloch. Máš svojeTekutinovo tesné vedenie z nehrdzavejúcej ocele, čo je skvelé pre oblasti, kde potrebujete ochranu pred vlhkosťou a fyzickým poškodením. Potom je tuZabudované kovové vedenie, ideálne na zapustenie potrubia do betónu alebo iných konštrukcií. A nezabudnite naElektrické flexibilné kovové vedenie, čo je super praktické na vytváranie zložitých ohybov a spojení.
Veľkosť potrubia sa zvyčajne meria podľa jeho vnútorného priemeru (ID). To je dôležité, pretože určuje, koľko miesta je vo vnútri pre drôty. Samotné vodiče majú tiež veľkosť, ktorá sa zvyčajne meria v American Wire Gauge (AWG). Čím je číslo AWG nižšie, tým je drôt hrubší.
Faktory ovplyvňujúce kapacitu drôtu
Existuje niekoľko faktorov, ktoré môžu ovplyvniť, koľko drôtov môžete umiestniť do potrubia. Jedným z najväčších faktorov je pomer plnenia. National Electrical Code (NEC) stanovuje limity na to, koľko z plochy prierezu vedenia môže byť vyplnené drôtmi. To má zabezpečiť správne vetranie a zabrániť prehriatiu.
Ďalším faktorom je typ izolácie na drôtoch. Rôzne typy izolácie majú rôznu hrúbku, ktorá môže zaberať viac alebo menej miesta vo vnútri potrubia. Napríklad drôty s hrubou gumovou izoláciou zaberú viac miesta ako tie s tenkou plastovou izoláciou.
Počet vodičov v drôte je tiež dôležitý. Jednožilový drôt zaberie menej miesta ako viacžilový kábel. A ak používate drôty s rôznymi veľkosťami alebo typmi, budete musieť vypočítať celkovú plochu prierezu všetkých drôtov dohromady.
Výpočet kapacity drôtu
Teraz poďme k skutočnému výpočtu. Prvým krokom je nájsť plochu prierezu potrubia. Môžete to urobiť pomocou vzorca pre oblasť kruhu: A = πr², kde A je plocha, π je približne 3,14 a r je polomer potrubia (polovica vnútorného priemeru).
Ďalej musíte nájsť plochu prierezu každého drôtu. Tieto informácie zvyčajne nájdete na obale drôtu alebo v špecifikáciách výrobcu. Ak používate viacero vodičov, budete musieť spočítať plochy prierezov všetkých vodičov.
Keď budete mať prierezové plochy vedenia a drôtov, môžete vypočítať pomer plnenia. Vydelte celkovú plochu prierezu vodičov plochou prierezu vedenia a potom vynásobte 100, aby ste získali percento. Toto percento by nemalo prekročiť limity stanovené NEC.
Povedzme napríklad, že máte 1-palcové vedenie s vnútorným priemerom 0,824 palca. Polomer vedenia je 0,412 palca, takže plocha prierezu vedenia je A = 3,14 x (0,412)² = 0,533 štvorcových palca.
Povedzme tiež, že používate 12 AWG vodičov s prierezom 0,0133 štvorcových palcov každý. Ak chcete do potrubia umiestniť 10 týchto drôtov, celková plocha prierezu drôtov je 10 x 0,0133 = 0,133 štvorcových palcov.
Pomer plnenia je potom (0,133 / 0,533) x 100 = 25 %. Podľa NEC by pomer plnenia pre vedenie s 2 - 9 vodičmi nemal prekročiť 40 %, takže v tomto prípade môžete začať.
Používanie online kalkulačiek
Ak sa vám všetka táto matematika zdá trochu zdrvujúca, nebojte sa! K dispozícii je množstvo online kalkulačiek, ktoré to dokážu urobiť za vás. Stačí zadať veľkosť vedenia, veľkosť a typ vodičov a počet vodičov a kalkulačka vám povie, koľko vodičov sa vám zmestí.
Stále je však dobré pochopiť základné princípy výpočtu. Týmto spôsobom môžete skontrolovať výsledky a uistiť sa, že dodržiavate pokyny NEC.
Tipy na montáž vodičov do potrubia
Tu je niekoľko tipov, ktoré vám pomôžu ľahšie umiestniť káble do potrubia:
- Použite lubrikant na ťahanie drôtu. To môže znížiť trenie a uľahčiť ťahanie drôtov cez potrubie.
- Pred ťahaním drôtov sa uistite, že je vedenie čisté a bez nečistôt.
- Použite rybiu pásku alebo nástroj na ťahanie drôtu na vedenie drôtov cez potrubie.
- Ak robíte ohyby v potrubí, uistite sa, že polomer ohybu je dostatočne veľký, aby drôty mohli ľahko prechádzať.
Záver
Výpočet počtu vodičov, ktoré sa zmestia do vysokovýkonného elektrického vedenia, je dôležitou súčasťou každého elektrického projektu. Pochopením faktorov, ktoré ovplyvňujú kapacitu vodičov a dodržiavaním smerníc NEC, môžete zabezpečiť, aby bola vaša inštalácia bezpečná a v súlade s kódom.
Ak si stále nie ste istí, ako vypočítať kapacitu drôtu alebo ak máte akékoľvek ďalšie otázky týkajúce sa našich vysokovýkonných elektrických vedení, neváhajte nás kontaktovať. Sme tu, aby sme vám pomohli urobiť správne rozhodnutia pre váš projekt. Či už potrebujeteTekutinovo tesné vedenie z nehrdzavejúcej ocele,Zabudované kovové vedenie, aleboElektrické flexibilné kovové vedenie, vybavili sme vás. Kontaktujte nás ešte dnes a začnite rozhovor o vašich potrebách obstarávania.
Referencie
- National Electrical Code (NEC)
- Špecifikácie výrobcu pre elektrické vedenia a vodiče
